Сверхлёгкое СВП "Змей"
С использованием элементов гибкого ограждения и механических установок амфибийного судна "Жук" разработана серия каркасно-тканевых сверхлёгких маломерных судов на воздушной подушке "Змей".

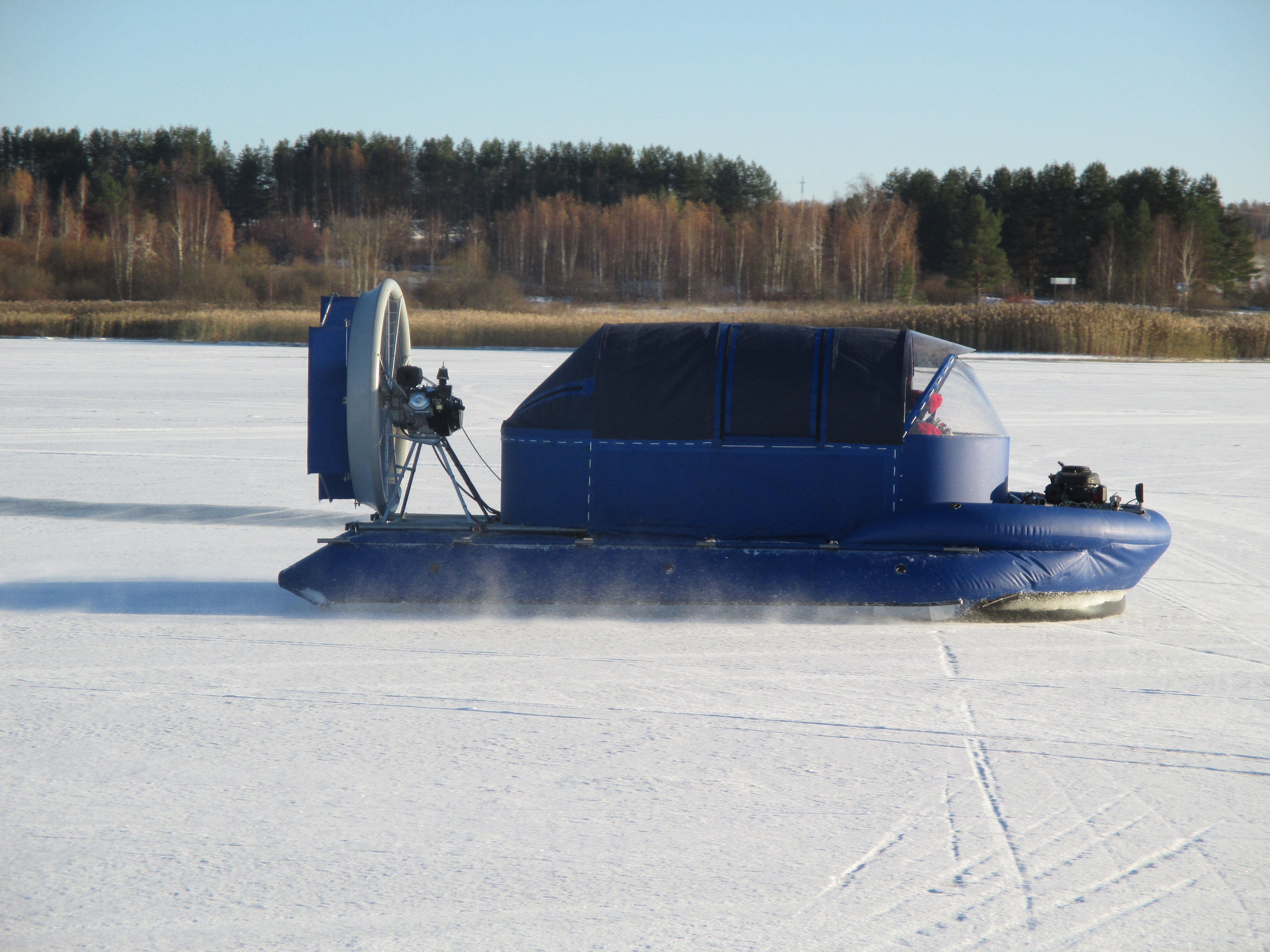

Имея аналогичные "Жукам" технические характеристики, СВП серии "Змей" отличаются от "Жуков" наличием упругого каркаса из продольно и поперечно расположенных дюралевых труб. Такое изменение конструкции делает невозможным быструю сборку-разборку судна. Однако, замена продольных несущих баллонов на трубы освобождает пространство палубы и значительно повышает условия обитаемости. На открытой площадке "Змея" стало возможным поместить полноценную тентованную кабину с удобными сидениями, или использовать площадку для перевозки габаритных грузов, оборудования.
Каркасная конструкция и использование унифицированных механических установок, позволяет строить СВП "Змей" под заданные требования по модульному принципу.
Путём изменения длины корпуса и количества поперечных труб каркаса возможно получение вариантов судна с различной грузоподъёмностью. А путём применения движительных и нагнетательных установок различной мощности можно получать различные варианты энерговооруженности, в соответствии с требованиями, возникающими из конкретных условий эксплуатации.
За счет отказа от возможности быстрой сборки-разборки оказалось возможным сделать СВП "Змей" гораздо более удобным в эксплуатации. Двигатели механических установок имеют электрозапуск, судно оснащается полноценной системой электрооборудования с аккумулятором достаточной ёмкости и возможностью установки дополнительных потребителей электроэнергии, таких как фары, электролебёдка, автономный отопитель кабины.
Конструкция гибкого ограждения "Змея" также имеет некоторые отличия от конструкции гибкого ограждения "Жука". Для обеспечения устойчивости скега в конструкцию гибкого ограждения входят тканевые оттяжки. Наличие оттяжек позволяет снижать давление в скегах до минимального уровня, сохраняя возможность двигаться на воздушной подушке даже при аварийном повреждении скега. Кроме этого, в стандартную комплектацию "Змея" входит защитная чешуя на скегах из сверхвысокомолекулярного полиэтилена, обеспечивающая, помимо дополнительной защиты от повреждений, меньшее сухое трение о поверхность при движении СВП. При этом появилась возможность частично отказаться от использования в составе гибкого ограждения дорогостоящей полиуретановой ткани. Наличие "скользкой" чешуи, кроме всего прочего, дает еще возможность движения по снегу и льду без аэростатической разгрузки (в режиме аэросаней). Такой режим движения бывает необходим, например, для преодоления неровных участков.

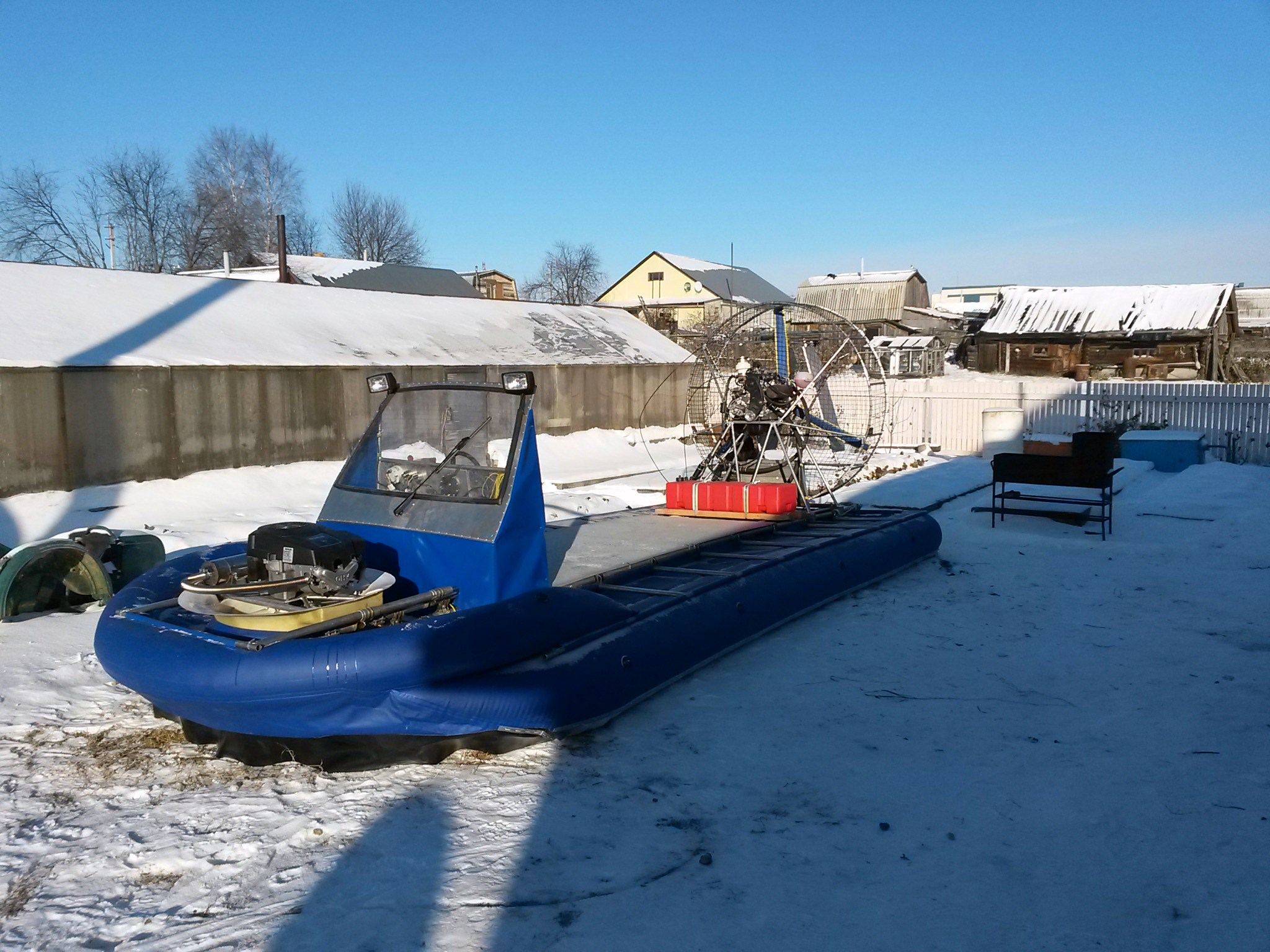

Модульная конструкция СВП "Змей" позволяет отправлять готовое изделие Заказчику в разобранном виде, для сборки его на месте эксплуатации. Сборка может производиться как самим Заказчиком (по инструкции), так и нашим представителем.
Для желающих построить СВП самостоятельно возможна поставка любых комплектующих "Змея". Например, одним из вариантов может быть поставка заказчику тканевого корпуса с гибким ограждением и комплекта труб каркаса. Далее возможна самостоятельная комплектация движительной и нагнетательной установками и постройка кабины на Ваш вкус и под Ваши собственные требования к ее конструкции и комфортабельности.
Характеристики
| Характеристики/Модификация | Змей-3 | Змей-4 | Змей-5 | Змей-6 |
| Длина корпуса, м | 4,12 | 4,8 | 5,8 | 6,5 |
| Длина габаритная, м | 4,47 | 4,96 | 5,96 | 6,66 |
| Ширина габаритная, м | 2,4 | 2,55 | 2,55 | 2,55 |
| Высота борта, м | 0,42 | 0,45 | 0,45 | 0,45 |
| Высота габаритная, м | 1,97 | 1,97 | 1,97 | 2,17 |
| Осадка на плаву, м | 0,25 | 0,25 | 0,25 | 0,25 |
| Общий объём надувных элементов, м3 | 1,2 | 1,6 | 1,92 | 2,14 |
| Количество секций надувных элементов, шт | 7 | 9 | 9 | 11 |
| Снаряженная масса, с учётом средств снабжения, кг | 180 | 250 | 320 | 400 |
| Максимальная полезная нагрузка на воде, кг | 250 | 300 | 400 | 500 |
| Максимальная полезная нагрузка на снегу, льду, кг | 350 | 400 | 600 | 800 |
| Вместимость, чел | 2-3 | 3-4 | 4-5 | 5-6 |
| Мощность движительной установки, л.с. | 15 | 15-22 | 22-30 | 50-75 |
| Мощность нагнетательной установки, л.с. | 5,5 | 5,5 | 15 | 19 |
| Максимальный расход топлива, л/ч | 6,0 | 6,5-8 | 11-14 | 20-28 |
| Максимальная скорость движения с полной нагрузкой, км/ч, по воде | 40 | 40 | 50 | 60 |
| //--//--//, по снегу, льду | 50 | 50 | 60 | 80 |
| //--//--//, по грунту | 30 | 30 | 30 | 30 |
| Максимальный преодолеваемый уклон с полной нагрузкой, % | 10 | 8 | 10 | 10 |
| Максимальная высота преодолеваемого одиночного препятствия, м | 0,2 | 0,22 | 0,22 | 0,22 |
| Максимальная высота волны при ходе на подушке, м | 0,1 | 0,15 | 0,15 | 0,15 |
С ценами можно ознакомиться на странице заказа.
|
